Anzahl

Wenn Sie Symbole als Platzhalter für Bauobjekte (Bad, Betonstütze) einfügen möchten, rufen Sie das Fenster Anzahl Erfassung auf. Das Fenster wird geöffnet, indem Sie das Icon Anzahl anwählen.

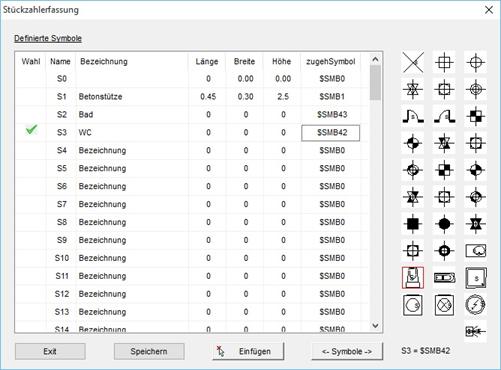

Im Fenster Stückzahlerfassung finden Sie eine Liste von Symbolen (S0 bis S100). Jedes Symbol enthält einen Namen eine Bezeichnung, Felder für Länge, Breite und Höhe und eine Spalte für die Definition der Symbolgrafik.

Das Symbol S0 übernimmt die Angaben aus den aktuellen Voreinstellungen. Beachten Sie, dass keine unterschiedlichen Symbol-Informationen innerhalb des gleichen Symbol-Namens verwendet werden können.

Für die weitere Verwendung von Benutzerdefinierter Symbole können diese mit der Funktion Speichern gesichert werden.



Es können beliebig viele Symbole eingefügt werden. Wiederholen Sie die Schritte, sobald Sie ein neues Symbol einfügen möchten. Die Symbole 1 – 5 sind direkt über das Tablettmenü auf dem Graphiktablett aufrufbar.
