Mengen aus grafischen Elementen

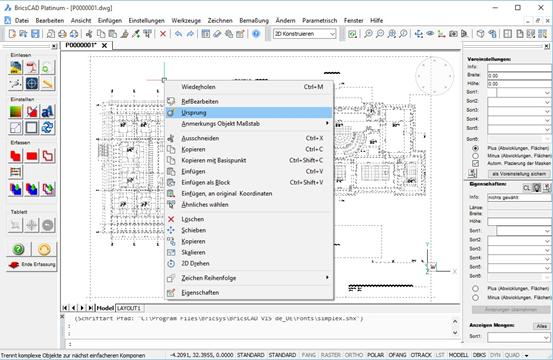

Bei der Verwendung von CAD-Dateien (DWG/DXF) können die grafischen Elemente für die Mengenermittlung verwendet werden. Um diese Funktionen zu benutzen muss der Block aufgelöst werden.



Es ist auch möglich, dass dadurch noch nicht alle benötigen Elemente verfügbar sind. Wiederholen Sie die Funktion für alle Blöcke aus denen Sie grafische Elemente zur Mengenermittlung benötigen.



 Schraffur in Fläche

Aus Schraffuren können Flächenmengen ermittelt werden. Berücksichtigt werden einzelne, ausgewählte Schraffuren. Oder über die Funktion Mehrere alle Schraffuren innerhalb einer von Ihnen bestimmten Fläche mit den Eigenschaften (Typ, Grösse usw.) der gewählten Schraffur.

Bei der Erstellung der Fläche wird die Schraffur in mehrere Teilflächen aufgeteilt, jedoch als eine Menge definiert. So kann über die Vorgabe einer Höhe das Volumen ebenfalls berechnet werden. Eine genaue Bestimmung der Volumenoberfläche ist jedoch nicht möglich.

Beachten Sie, dass nicht alles was ausschaut wie eine Schraffur auch ein Schraffur sein muss. Auch verwenden einige Planer leicht unterschiedliche Schraffuren, welche jedoch sehr ähnlich aussehen aber vom Programm unterschieden werden.







 In Fläche

Aus jeder geschlossenen Polylinie kann eine Flächenmenge erzeugt werden. Diese Mengen verhalten sich wie normale Vielecksflächen mit allen Vorgabeparametern.



 In Abwicklung

Aus Linien und Polylinien können Abwicklungen erzeugt werden. Die Funktion erlaubt die Auswahl mehrerer Linien oder von einzelnen Polylinien. Beachten Sie, dass keine Rundungen in Polylinien berücksichtigt werden. Es können Plus- und Minusabwicklungen erstellt werden.
