Kalibrierungsbeispiel

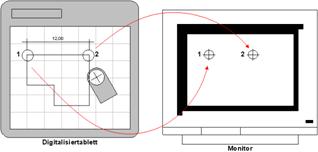

Beispiel:
Eine horizontale Länge von 12 m ist bekannt.

·         Punkt 1 auf dem Tablett markieren

·         Schätzung der Position auf dem Monitor vornehmen (durch Verschieben der Maus an den ungefähren Zielort und anschliessendem Klick oder die Position mit Koordinaten definieren. Position können am unteren Rand des Programmfensters oder direkt beim Cursor abgelesen werden z.B. 9.6657,78.4431)

·         Punkt 1 auf Monitor definieren z.B. 10,80

·         Punkt 2 auf dem Tablett markieren

·         Punkt 2 auf Monitor definieren z.B. 22,80

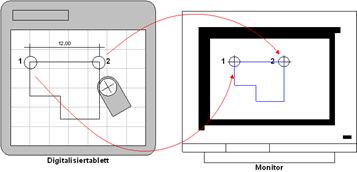

Durch den unter Position 1 erstellten Rahmen mit der Grösse des Tabletts lässt sich eine Position auf dem Bildschirm in etwa abschätzen. Es ist nicht notwendig eine genaue Positionierung vorzunehmen.

Falls Sie bereits ein Ausmass des Plans erstellt haben und dieses ergänzen möchten, können Sie mit dieser Methode auch den Plan mit der CAD-Zeichnung synchronisieren.
