Neues Ausmassblatt aus Vorlage erstellen

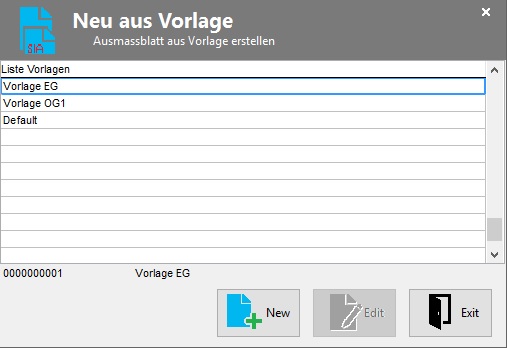

Wählen Sie im Editor die gewünschte NPK-Position aus. Mit der Funktion Edit wird die Abfrage ‘Neues Ausmassblatt aus Vorlage ?’ aufgerufen. Wenn Sie ‘Ja’ auswählen öffnet sich dass Auswahlfenster mit der Liste aller bestehender Ausmassblätter.

Die Funktion New erstellt ein Ausmassblatt aus der in der Liste gewählten Vorlage. Das neue Ausmassblatt erhält den Titel mit der NPK-Positionsnummer und den Gliederungsinformationen. Für die Mengenerfassung verwenden Sie die Funktion Edit.



TIP:

Alle Funktionen zur Mengenerfassung sind in den Abschnitten ‚Digitale Erfassen am Bildschirm‘ und ‚Manuelle Erfassung mittels Grafiktablett‘ beschrieben.

Beachten Sie, dass in einem Ausmassblatt nur die Werte für die ausgewählte NPK-Position erfasst werden kann.





rbiAusmass gibt verschiedene Werte aus einer erfassten Menge zurück, die NPK-Position enthält nur ein Mengenfeld. Aus diesem Grund müssen Sie entscheiden, welche Menge verwendet werden soll. Im unteren Menübereich wird eine Liste der Möglichkeiten angezeigt. Die Auswahl wird durch die Mengeneinheiten eingeschränkt.

NPK-Positionen mit Ausmassblättern erhalten eine Markierung. Mengeneinheiten mit grüner Hintergrundfarbe verfügen über ein bestehendes Ausmassblatt.





Im Projekt kann mit Ausmassblätter über die SIA451-Datei und ohne gearbeitet werden. Ausmassblätter mit Verknüpfung zu NPK-Positionen erhalten als Bezeichnung die NPK-Nummer und die Gliederungscodes.

Wenn Sie ein Ausmassblatt zur Bearbeitung aufrufen und den Editor wählen wird der Cursor auf das richtige Mengenfeld positioniert.

Falls Sie ein Ausmassblatt ohne Editor bearbeiten, werden die neuen Mengen NICHT in die SIA-Datei übertragen.

Wenn ein mit einer NPK-Position verknüpftes Ausmassblatt gelöscht wird bleibt der Wert in der SIA-Datei stehen. Das Mengenfeld enthält eine Markierung für ein Ausmassblatt, jedoch verhält es sich wie ein Feld ohne Ausmassblatt.

Wird ein Ausmassblatt ohne Mengenobjekte geschlossen überträgt das Programm den Wert 0 in das Mengenfeld.
