CAD-Plan importieren

CAD-Pläne (DWG/DXF) werden als Block in das aktuelle Ausmassblatt eingefügt. Dabei kann es sich um eine Zeichnung, ein ganzer Plan oder ein Ausschnitt handeln.

Klicken Sie in der Toolbar auf das Icon Block einfügen

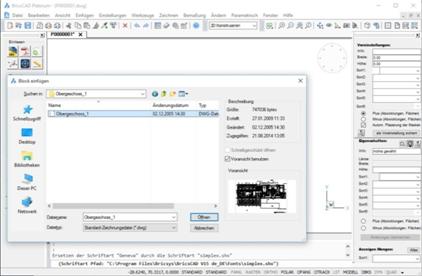

Klicken Sie im Fenster Block einfügen auf den Button Durchsuchen und wählen den gewünschten Plan aus.

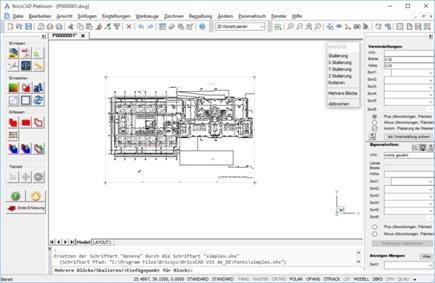

Der Einfüge Punkt kann mit einer Eingabe in der Befehlszeile exakt definiert oder mit dem Cursor bestimmt werden.

Es sind folgende Abfragen zu beantworten:

-      Mehrere Blöcke/Skalieren/<Einfügepunkt für Block>: 0,0 (Default)

-      Ecke/XYZ/X-Skalierfaktor <1.000000>: (Default 1.000000)

-      Y-Skalierfaktor : <Entspricht X-Skalierfaktor 1.000000>: (Default 1.000000)

-      Drehwinkel für Block <0>: Default 0

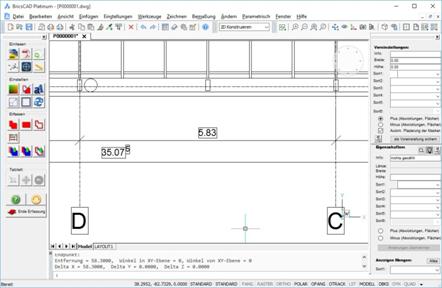

Kontrollieren Sie mit der Messfunktion  eine Referenzlänge.

Wird eine Differenz festgestellt muss der Plan kalibriert  werden.

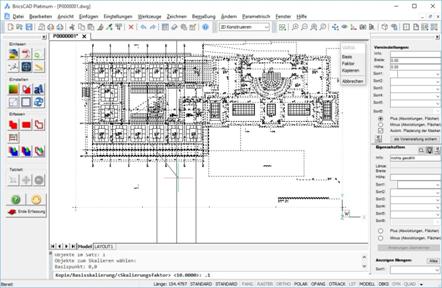

Die Anwendung erwartet einen Basispunkt (Default 0,0) und einen Skalierungsfaktor. Der Skalierungsfaktor muss manuell berechnet werden:

         Original/Messung=Skalierfaktor

         z.B.: 5.83/58.3=0.1

Zur Kontrolle können Sie die Kontrollmessung wiederholen.

TIP:

-Falls Sie nicht alle Informationen benötigen schalten Sie die nicht benötigten Layer aus.

-Mit der Hintergrundfunktion  könne Sie eine einheitliche Farbeinstellung wählen.
